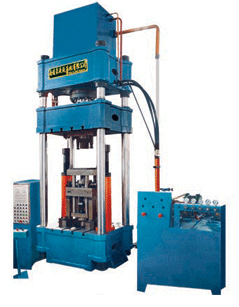

YG79Z(K)系列高效粉末自动成型液压机


性能特点:本系列液压机具有“自动加粉,三重加压,拉下脱模”工艺动作完全用多台阶、异型结构件、受力件的粉末制品生产。产品加粉高度、脱模位置和产品压制高度均采用机械定位方式,并配备机械传动装置方便用户调整,确保产品重复定位精度和性能的一致性。
·YG79Z为三梁四柱式结构
·YG79ZK为框架式结构
·压制力从250KN6300KN或者更高
·机器采用PLC控制、关键控制元件采用进口件 ·机器定位采用接近开关、光栅等高精度元件。关键位置采取机械和电气双重定位,主要定位精度可达到 ≤±0.02mm

任选部件:·凹模比例浮动装置·上压头中心辅助油缸·下中心辅助油缸·侧活塞辅助油缸·标准通用型模架及多层专用模架





YG79系列粉末制品液压机

本系列液压机是经济型粉末制品成型设备,具有“手工加料,浮动压制,拉下脱模”的功能,机器由PLC控制,其压制力、压制行 程均可根据工艺需要进行调整,并能完成定压和定程两种工艺要求。机器主机采用三梁四柱式结构,具有操作简便、工作可靠,并且可根据具体成型工艺要求增加相应的辅助装置以适应较为复杂零件的生产。为方便客户,我公司按照用户要求,配套模架、模具,实现从压机模具设计、制造直至到压出坯件、人员培训为止的全套技术服务。


技术参数:

参数名称

单位

YG79Z
-40

YG79ZK
-63

YG79Z(K)
-100

YG79Z(K)
-200

YG79Z(K)
-315

YG79Z(K)
-500

YG79Z(K)
-630

公称力

KN

400

630

1000

2000

3150

5000

6300

液体最大工作压力

MPa

25

25

25

25

25

25

25

开口高度

mm

1100

1100

1200

1500

1600

2000

2250





滑块运行参数

最大压制力

KN

400

630

1000

2000

3150

5000

6300

最大回程力

KN

180

400

315

450

630

1000

1250

最大行程

mm

350

350

500

500

500

600

600

快速下行速度

mm∕s

240

220

120

100

100

100

100

慢速下行速度

mm∕s

20

25

15

12

12

10

6

回程速度

mm∕s

100

100

90

70

70

80

60



顶出活塞
运行参数

最大顶出力

KN

280

400

600/400

1000

1000

1500

1500

最大拉下力

KN

180

400

570/320

850

850

1400

1400

最大行程

mm

150

160

200

250

300

350

350

顶起速度

mm∕s

48

40

40

35

35

40

40

退回速度

mm∕s

75

40

45

45

45

45

45

上中心油缸活塞运行参数(任选部件)

最大伸出力

KN

30

60

60

80

80

80

80

最大退回力

KN

10

35

35

50

50

50

50

最大行程

mm

50

50

50

50

50

50

50

下中心油缸活塞运行参数(任选部件)

最大伸出力

KN

30

60

60

80

80

80

85

最大退回力

KN

10

35

35

50

50

50

50

最大行程

mm

80

120

120

150

200

200

200

工作台面有效面积

(左右×前后)

mm×mm

500×460

600×600

700×580

900×900

1120×1120

1320×1320

800×580

800×800

1200×800

1200×800

侧油缸活塞运行参数(任选部件)

最大伸出力

KN

30

30

30

30

30

30

30

最大退回力

KN

19

19

19

19

19

19

19

最大行程

mm

60

60

60

80

80

100

100

主电机功率

KW

7.5

11

11

15∕22

22∕30

30

30

送料器

送料面积(左右×前后)

mm×mm

100×110

100×110

140×150

180×200

200×200

240×260

240×260

行程

mm

200

200

250

300

300

350

350

机器轮廓尺寸

左右

mm

1800

3500

3000∕3400

4200∕4000

4600∕3400

5800∕5000

5800∕5100

前后

mm

2350

2500

1300∕2000

1700∕3000

2500∕3800

2500∕3800

2600∕3800

地面以上高

mm

3200

3600

4000

4500

4800

5100

5600

地面以下深

mm

300

300

300

1000

1000

1500

1860

备注


















参数仅供参考,具体尺寸以出厂实样为准,如有变动不另行通知。
